I. PENDAHULUAN
Vlan adalah struktur network dimana semua alat menuju ke sebuah backbone yang sama. membagi broadcast domain dalam sebuah internetwork switch yang murni dengan cara menciptakan sebuah Virtual Local Area Network (VLAN). Sebauah VLAN adalah pengelompokan logikal dari user dan sumber daya network yang terhubung ke port-port yang telah ditentukan secara administratif pada sebuah switch.

Fungsi VLAN yaitu :
-    Menimalisir kemungkinan terjadinya konflik IP yang terlalu banyak.
-    Mencegah terjadinya collision domain (tabrakan domain).
-    Mengurangi tingkat vulnerabilities.

2. TUJUAN DILAKUKANNYA PRAKTIKUM
Untuk memenuhi tugas Akhir Semester Genap TKJ 12, saya memposting materi VLAN dan bagaimana melakukan konfigurasi VLAN pada cisco router.

3.  ALAT DAN BAHAN

    1. Software Aplikasi Cisco Packet Tracer

    2. Switch dengan tipe 2950-24

    3. PC0,PC1,PC2,PC3,PC4,PC5.

    4. Kabel Staright

Ø TOPOLOGI VLAN

Ø  LANGKAH-LANGKAH PRAKTIKUM VLAN

1.      BUKA PAKCET TRACER,KEMUDIAN SIAPKAN 6 PC DAN 3 SWITCH

2.      KEMUDIAN BERI KABEL STRAIGHT KE MASING-MASING PC UNTUK DIHUBUNGKAN KE SWITCH 2 dan 3. DENGAN KETENTUAN :

a.      PC 0: FASETHERNET 0/11       d . PC 3: FASETHERNET 0/11

b.      PC 1:FASETHERNET 0/18        e.   PC 4:FASETHERNET 0/18

c.       PC 2:FASETHERNET 0/6          f.   PC 5:FASETHERNET 0/6

DAN SWITCH DENGAN KABEL CROSS,DENGAN KETENTUAN:

SWITCH0 FA 0/1 àSWITCH1 FA 0/3

SWITCH0 FA 0/1 àSWITCH2 FA 0/3

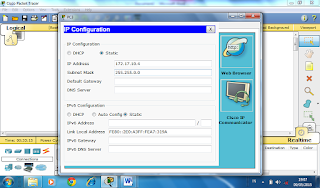

3.      LALU SETTING SETIAP PC  YAITU:

a.      PC 0:ADDRESS 172.17.10.1

 SUBNETMASK 255.255.0.0

b.       PC 1:ADDRESS 172.17.20.2

 SUBNETMASK 255.255.0.0

c.       PC 2:ADDRESS 172.17.30.3

 SUBNETMASK 255.255.0.0

d.       PC 3:ADDRESS 172.17.10.4

 SUBNETMASK 255.255.0.0

e.      PC 1:ADDRESS 172.17.20.5

 SUBNETMASK 255.255.0.0

f.        PC 1:ADDRESS 172.17.30.6

 SUBNETMASK 255.255.0.0

                     4. SETELAH ITU KONFIGURASI VLAN PADA SWITCH 0,1,2

                             Klik Switch – Config – VLAN Database – isi VLAN Number dan VLAN Name

                        Sesuai ketentuan berikut:

                        VLAN Number                                   VLAN Name

10                                                           Faculty

20                                                           Students

30                                                           Guest

99                                                           Management&Native

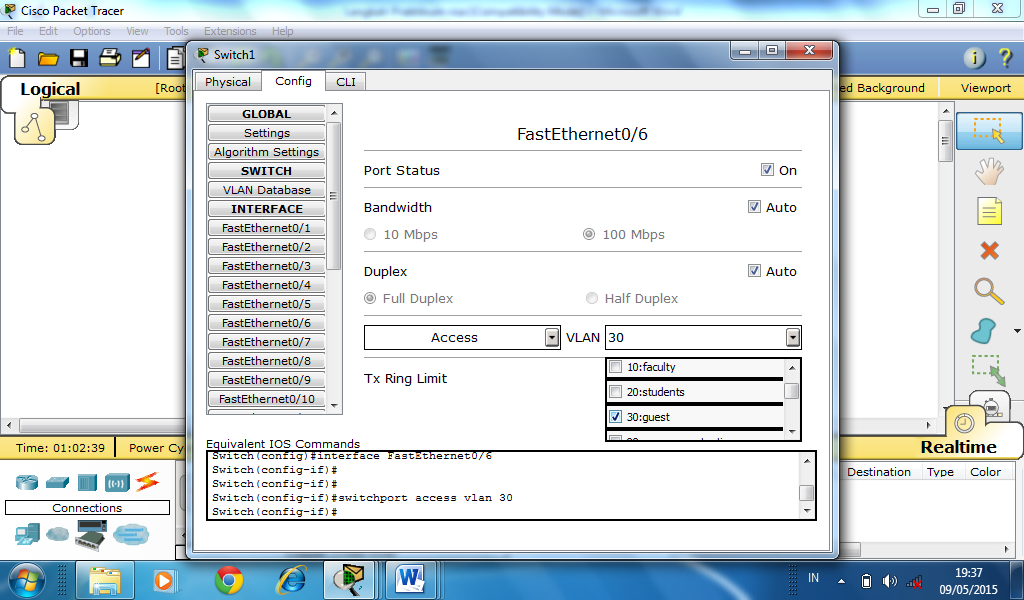

5.      Klik Switch1 – Config – FastEthernet0/6 – VLAN 30, fastethernet0/11-VLAN 10,fastethernet0/18-VLAN 20

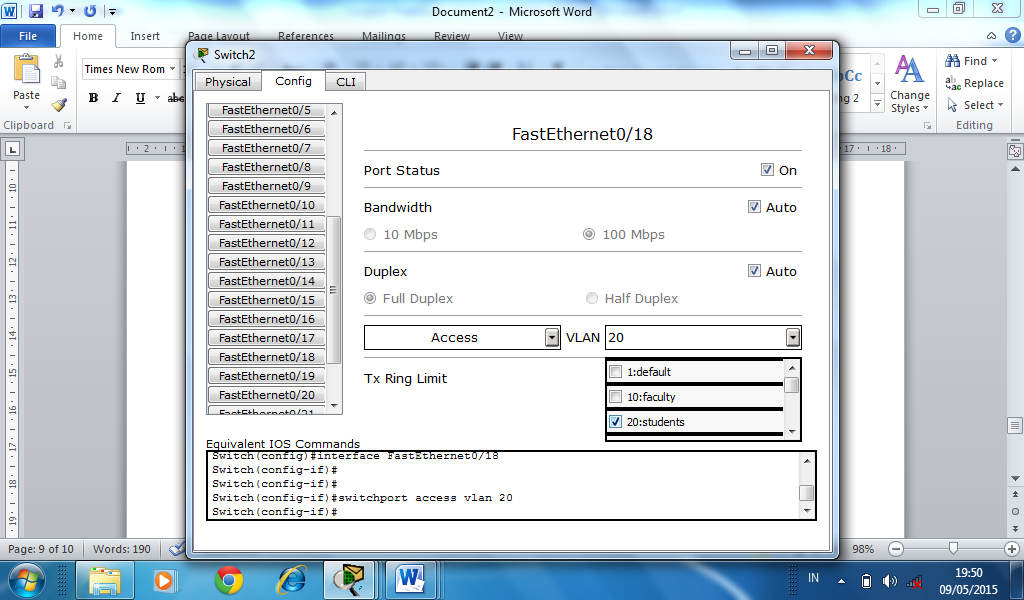

6.      Klik Switch2 – Config – FastEthernet0/6 – VLAN 30, fastethernet0/11-VLAN 10,fastethernet0/18-VLAN 20



7.      Klik Switch0 – Config – FastEthernet0/1 – Trunk, fastethernet0/3-Trunk

8.      Klik Switch1 – Config – FastEthernet0/1 – Trunk

9.      Klik Switch2 – Config – FastEthernet0/3 – Trunk

10.  HASILNYA

a.pada saat di ping dengan gambar surat maka akan “successful”



b.Lalu klik Edit Filters, hapus tanda centang pada Show All/None, lalucentang

    ICMP.Maka hasilnya “in progress”.

                     c.jika di klik “AUTO CAPTURE/PLAY”maka akan berubahmenjadi

                        “successful”.Jadi praktikum VLAN itu berhasil.
