LAPORAN
PERINTAH DASAR DAN KONFIGURASI PADA ROUTER MIKROTIK –DENGAN WINBOX
Oleh :
1) Mia Nur
Chotami (21)
2) Okta Viana
C P (26)
XI TIA SMK SAKTI GEMOLONG, SRAGEN
A. Dasar Teori
. Mikrotik didirikan tahun 1995 yang bertujuan
untuk mengembangkan sistem ISP dengan wireless. Sebenarnya
perintah-perintah dasar Mikrotik RouterOS tidak jauh berbeda dengan perintah
dasar Linux umumnya. Karena sebetulnya Mikrotik ini merupakan perkembangan dari
kernel Linux Debian.
Perintah
shell Mikrotik RouterOS sama dengan linux, seperti penghematan perintah, cukup
menggunakan tombol TAB di keyboard maka perintah yang panjang tidak perlu lagi
diketikkan, hanya ketikkan awal nama perintahnya nanti secara otomatis Shell
akan menampilkan sendiri perintah yang berkenaan. Misalnya perintah IP ADDRESS
di mikrotik. Cukup hanya mengetikkan IP ADD spasi tekan tombol TAB, maka
otomatis shell akan mengenali dan menterjemahkan sebagai perintah IP ADDRESS.
B. PERINTAH
DAN KONFIGURASI PADA ROUTER MIKROTIK –DENGAN WINBOX
a.
Berikut ini
merupakan perintah perintah dasar Mikrotik yang umum digunakan :
1. Perintah untuk shutdown dan restart computer,
ketikkan:
[admin@MikroTik]>system
shutdown (Untuk shutdown computer)
[admin@MikroTik]>system
reboot (Untuk restart computer)
[admin@MikroTik]>system
reset (Untuk mereset konfigurasi yang sudah dibuat sebelumnya). Dan perlu
diperhatikkan bahwa perintah-perintah tersebut harus dilakukan pada direktori
admin.
2. Perintah untuk merubah nama mesin Mikrotik,
ketikkan :
[admin@MikroTik]>/system
identity
[admin@MikroTik]>system
identitity > set name=proxy
Untuk
melihat hasil konfigurasi, ketikkan “print” atau “pr”
Contoh
[admin@MikroTik]system indetity>pr name:”proxy” Lalu console berubah menjadi
[admin@proxy]
3. Perintah merubah password mesin MikroTik,
ketikkan:
[admin@proxy]>/
password
[admin@proxy]password>old
password (Jika sebelumnya anda belum mengeset password maka ketikkan kosong)
[admin@proxy]password>new
password (Ketikkan password yang baru)
{admin@proxy]password>retype
new password (Masukkan sekali lagi password nya)
4. Perintah untuk
melihat kondisi interface pada Mikrotik Router :
[admin@MikroTik]
> interface print
Flags:
X–disabled, D-dynamic, R-running
# NAME TYPE RX-RATE TX-RATE MTU
0 R ether
1 ether 0 0 1500
1 R ether
2 ether 0 0 1500
[admin@MikroTik]>
Jika
interface nya ada tanda X (disabled) setelah nomor (0,1) maka periksa lagi
etherned cardnyam seharusnya R (running)
5. Perintah untuk melihat paket software MikroTik
OS :
[admin@MikroTik]>/system
package
[admin@MikroTik]/system
package><ketikkan print atau pr>
Dengan
perintah diatas maka akan tampil paket software yang ada dalam MikroTik OS.
6. Perintah untuk mengupgrade paket software
router :
[admin@MikroTik]>system
upgrade
7. Perintah mengaktifkan paket software yang ada
dalam MikroTik OS :
[admin@MikroTik]system
page> enable<ketikkan paket yang dikehendaki>
Contoh :
[admin@MikroTik]
system package> enable dhcp
8. Perintah merubah nama Ethernet pada mesin
MikroTik OS:
[admin@MikroTik]>/interface
[admin@MikroTik]interface>Ethernet
set ether1 name=public
9. Perintah setting IP address pada mesin
MikroTik OS :
[admin@MikroTik]>
ip address
[admin@MikroTik]ip
address>
Add
interface=<nama interface>address=(ketikkan IP address/subnet mask
interface nya)
10.
Perintah setting
IP DNS primary dan secondary
[admin@MikroTik]/ip
dns
[admin@MikroTik]
ip dns> set nama-dns>=<ip dns dari ISP>
11.
Perintah setting
IP Gateway pada mesin Mikrotik OS
[admin@MikroTik]>/ip
route
[admin@MikroTik]ip
route>add gateway=<ip gateway
12.
Perintah Network
Address Translation (NAT) pada mesin Mikrotik OS :
admin@MikroTik]>/ip
firewall nat
admin@MikroTik]ip
firewall nat>
add
chain=srcnat out-interface=<etherface yang terhubung dengan jaringan WAN>
scr-address> <network-id interface yang terhubung dengan LAN / subnet
mask interface LAN> action=masquerade
b. Berikut ini merupakan konfigurasi dasar Mikrotik dengan Winbox yang umum
digunakan :
1. Jalankan winbox, sperti gambar
dibawah ini, untuk RouterOS Mikrotik yang sudah di beli biasanya
ip=192.168.88.1 namun jika menggunakan mikrotik yang digunakan adalah
PC-Computer ip bisa tergantung dengan ip yang di setting. Klik MAC Address dan
pasword kosong lalu klik connect.
2. Maka akan
tampil winbox mikrotik, klik remove configurationt untuk setting mikrotik
sesuai keinginannya, langkah yang pertama arahkan pada menu interface yang
artinya lancard atau card yang tersedia dan sudah teristal pada mikrotik.
interface1 untuk Modem intercafe2 untuk Lan.
3. Bagaiman
kelanjutanya untuk setting mikrotik ? untuk melanjutkan setting mikrotik via
winbox langkah selanjutnya klik ip address, contoh 192.168.0.1/24 untuk Lan
192.168.1.2/24 untuk Modem. Seperti gambar dibawah ini.
4. Jika sudah
selesai memberi ip addreess maka selanjutnya memberi ip route yang artinya ip
route berfungsi sebagai IP Gatway Sumber internet, tentunya jika menggunakan
speddy ip routenya 192.168.1.1.
5. Dst.Address berfungsi sebagai
pembatas ip yang nantinya terhubung dengan jaringan tersebut atau biarkan saja
agar semua ip bisa terhubung dengan RouterOS Mikrotik.
6. Kemudian untuk melanjutkan nya klik ip firewall.

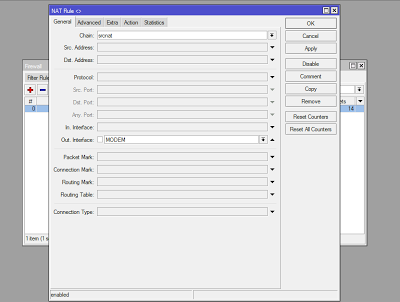

7. Maka akan
tampil pada winbox Nat Firewall Chain=srcnat Out.interface=Modem/lan yang
mengarah ke modem.
8. Arahkan menu dan klik Action, pada menu Action pilih masquerade dan klik OK.
Untuk tes apakah
berhasih setting mikrotik dengan winbox dengan cara ping 192.168.0.1(ip router
gatway mikrotik) dan ping 192.168.1.1(ip gatway) jika reply from 192.168.1.1
maka setting sudah sukses
