LAPORAN PRAKTIKUM RANCANG BANGUN JARINGAN

BGP(Border Gateway Protokol)

DI SUSUN OLEH:

Nama         : FITRI HARYANTI

No              :16

Kelas          :XI TIE

SMK SAKTI GEMOLONG

2014/2015

       I.            PENDAHULUAN

BGP (Border Gateway Protokol) adalah merupakan salah satu jenis routing protokol yang digunakan untuk koneksi antar Autonomous System (AS), dan salah satu jenis routing protokol yang banyak digunakan oleh ISP besar ataupun untuk perbankan. BGP termasuk dalam kategori routing protokol jenis Exterior Gateway Protokol (EGP). Dengan adanya EGP, router dapat melakukan pertukaran rute dari dan ke luar jaringan lokal Auotonomous System (AS). BGP mempunyai skalabilitas yang tinggi karena dapat melayani pertukaran routing pada beberapa organisasi besar. Oleh karena itu BGP dikenal dengan routing protokol yang sangat rumit dan kompleks.

Kelebihan dari BGP ini yaitu sangat sederhana dalam instalasi dan kekurangannya yaitu sangat minim untuk dikembangkan di dalam topologi.

    II.            TUJUAN

Untuk memenuhi Tugas Akhir Semester Genap TKJ.12, saya memposting materi BGP dan bagaimana melakukan konfigurasi Router BGP menggunakan simulasi Cisco Packet Tracer.

Tujuan pembuatan simulasi konfigurasi BGP (Border Gateway Protokol) pada Cisco Packet Tracer adalah untuk menunjukkan salah satu konfigurasi jaringan yang sudah kita ketahui, tapi masih banyak cara konfigurasi jaringan lainnya, tapi yang di bahas saat ini adalah BGP (Border Gateway Protokol)  dan agar siswa bisa melakukan setting yang sebenarnya setelah belajar simulasi di Packet Tracer.

    III.            ALAT DAN BAHAN

1.      Software Aplikasi Cisco Packet Tracer

2.      Komputer / Laptop

3.       Router 1841

4.      Kabel  jaringan Cross-Over

5.      Personal Computer (PC)

 IV.            LANGKAH-LANGKAH KONFIGURASI ROUTER BGP

1.      Buka Aplikasi Cisco Packet Tracer

2.      Pilihlah atau tempatkan 3 router dengan type 1841, seperti gambar dibawah ini:

3.      Setelah itu pasanglah kabel, gunakan kabel Cross-Over untuk menghubungkan router dengan router.

4.      Kemudian setting ip di masing-masing port router, seperti settingan dibawah ini:

5.      ROUTER 0

Router>en

Router#conf t

Enter configuration commands, one per line.  End with CNTL/Z.

Router(config)#int fa0/0

Router(config-if)#ip address 192.168.16.17 255.255.255.240

Router(config-if)#no shut

Router(config-if)#

%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up

Router(config-if)#exit

Router(config)#int fa0/1

Router(config-if)#ip address 192.168.32.21 255.255.255.240

Router(config-if)#no shut

Router(config-if)#

%LINK-5-CHANGED: Interface FastEthernet0/1, changed state to up

Router(config-if)#exit

Router(config)#



6.      ROUTER 1

Router>en

Router#conf t

Enter configuration commands, one per line.  End with CNTL/Z.

Router(config)#int fa0/0

Router(config-if)#ip address 192.168.16.18 255.255.255.240

Router(config-if)#no shut

Router(config-if)#

%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up

Router(config-if)#exit

Router(config)#int fa0/1

Router(config-if)#ip address 192.168.48.19 255.255.255.240

Router(config-if)#no shut

Router(config-if)#

%LINK-5-CHANGED: Interface FastEthernet0/1, changed state to up

Router(config-if)#exit

Router(config)#

7.      ROUTER 2

Router>en

Router#conf t

Enter configuration commands, one per line.  End with CNTL/Z.

Router(config)#int fa0/0

Router(config-if)#ip address 192.168.64.22 255.255.255.240

Router(config-if)#no shut

Router(config-if)#

%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up

Router(config-if)#exit

Router(config)#int fa0/1

Router(config-if)#ip address 192.168.48.20 255.255.255.240

Router(config-if)#no shut

Router(config-if)#

%LINK-5-CHANGED: Interface FastEthernet0/1, changed state to up

Router(config-if)#exit

Router(config)#

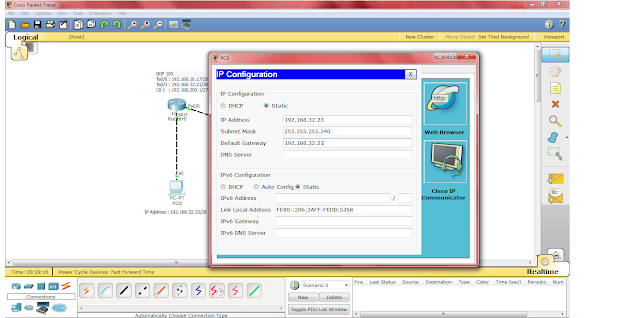

8.       Kemudian tambahkan 2 PC di router 0 dan router 1, setting ip masing-masing PC:

      PC 0

      PC 1

9.      Setelah itu setting ip router bgpnya, dengan settingan seperti dibawah ini:

10.   ROUTER 0

Router>en

Router#conf t

Enter configuration commands, one per line.  End with CNTL/Z.

Router(config)#int Loopback1

Router(config-if)#

%LINK-5-CHANGED: Interface Loopback1, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface Loopback1, changed state to up

Router(config-if)#ip address 192.168.200.1 255.255.255.224

Router(config-if)#int fa0/0

Router(config-if)#ip address 192.168.16.17 255.255.255.240

Router(config-if)#duplex auto

Router(config-if)#speed auto

Router(config-if)#int fa0/1

Router(config-if)#ip address 192.168.32.21 255.255.255.240

Router(config-if)#duplex auto

Router(config-if)#speed auto

Router(config-if)#int Vlan1

Router(config-if)#no ip address

Router(config-if)#shutdown

Router(config-if)#router bgp 100

Router(config-router)#bgp log-neighbor-changes

Router(config-router)#no synchronization

Router(config-router)#neighbor 192.168.16.18 remote-as 200

Router(config-router)#network 192.168.200.1 mask 255.255.255.224

Router(config-router)#redistribute connected

Router(config-router)#line con 0

Router(config-line)#line vty 0 4

Router(config-line)#

11.   ROUTER  1

Router>en

Router#conf t

Enter configuration commands, one per line.  End with CNTL/Z.

Router(config)#int Loopback2

Router(config-if)#

%LINK-5-CHANGED: Interface Loopback2, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface Loopback2, changed state to up

Router(config-if)#ip address 192.168.200.2 255.255.255.224

Router(config-if)#int fa0/0

Router(config-if)#ip address 192.168.16.18 255.255.255.240

Router(config-if)#duplex auto

Router(config-if)#speed auto

Router(config-if)#int fa0/1

Router(config-if)#ip address 192.168.48.19 255.255.255.240

Router(config-if)#duplex auto

Router(config-if)#speed auto

Router(config-if)#int Vlan1

Router(config-if)#no ip address

Router(config-if)#shutdown

Router(config-if)#router bgp 200

Router(config-router)#bgp log-neighbor-changes

Router(config-router)#no synchronization

Router(config-router)#neighbor 192.168.16.17 remote-as 100

Router(config-router)#%BGP-5-ADJCHANGE: neighbor 192.168.16.17 Up

Router(config-router)#neighbor 192.168.48.20 remote-as 300

Router(config-router)#network 192.168.200.2 mask 255.255.255.224

Router(config-router)#redistribute connected

Router(config-router)#line con 0

Router(config-line)#line vty 0 4

Router(config-line)#

12.   ROUTER  2

Router>en

Router#conf t

Enter configuration commands, one per line.  End with CNTL/Z.

Router(config)#int Loopback3

Router(config-if)#

%LINK-5-CHANGED: Interface Loopback3, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface Loopback3, changed state to up

Router(config-if)#ip address 192.168.200.3 255.255.255.224

Router(config-if)#int fa0/0

Router(config-if)#ip address 192.168.64.22 255.255.255.240

Router(config-if)#duplex auto

Router(config-if)#speed auto

Router(config-if)#int fa0/1

Router(config-if)#ip address 192.168.48.20 255.255.255.240

Router(config-if)#duplex auto

Router(config-if)#speed auto

Router(config-if)#int Vlan1

Router(config-if)#no ip address

Router(config-if)#shutdown

Router(config-if)#router bgp 300

Router(config-router)#bgp log-neighbor-changes

Router(config-router)#no synchronization

Router(config-router)#neighbor 192.168.48.19 remote-as 200

Router(config-router)#network 192.168.200.3 mask 255.255.255.224

Router(config-router)#redistribute connected

Router(config-router)#line con 0

Router(config-line)#line vty 0 4

Router(config-line)#

13.  Kemudian buka list pada masing-masing router, dengan perintah seperti dibawah ini:

      ROUTER  0

Router>en

Router#sh ip bgp

BGP table version is 12, local router ID is 192.168.200.1

Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,

r RIB-failure, S Stale

Origin codes: i - IGP, e - EGP, ? – incomplete

Network                              Next Hop            Metric   LocPrf   Weight Path

*> 192.168.16.16/28            0.0.0.0                     0           0           32768 i

*                                         192.168.16.18           0           0                0  200 ?

*> 192.168.32.16/28           0.0.0.0                     0           0            32768 i

*> 192.168.48.16/28    192.168.16.18                0           0                 0 200 ?

*> 192.168.200.0/27           0.0.0.0                     0           0           32768 i

*                                         192.168.16.18          0          0                  0 200 i

Router#

      ROUTER  1

Router>en

Router#sh ip bgp

BGP table version is 8, local router ID is 192.168.200.2

Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,

r RIB-failure, S Stale

Origin codes: i - IGP, e - EGP, ? – incomplete

Network                               Next Hop            Metric   LocPrf        Weight   Path

*  192.168.16.16/28         192.168.16.17            0                 0                   0  100 ?

*>                                           0.0.0.0                  0                0              32768 i

*> 192.168.32.16/28   192.168.16.17                 0                0                    0  100 ?

*> 192.168.48.16/28              0.0.0.0                  0                0              32768 i

*  192.168.200.0/27    192.168.16.17                 0                0                      0  100 i

*>                                           0.0.0.0                  0                0              32768 i

Router#

      ROUTER  2

Router>en

Router#sh ip bgp

BGP table version is 4, local router ID is 192.168.200.3

Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,

r RIB-failure, S Stale

Origin codes: i - IGP, e - EGP, ? - incomplete

Network                               Next Hop            Metric    LocPrf  Weight  Path

*> 192.168.48.16/28              0.0.0.0                  0         0              32768 i

*> 192.168.64.16/28              0.0.0.0                  0         0              32768 i

*> 192.168.200.0/27              0.0.0.0                  0         0              32768 i

Router#

14.   Terakhir, lakukan pengecekan untuk mengetahui apakah sudah terkoneksi apa belum, maka untuk itu lakukan pengecekan dengan  tes ping dari PC 0 dan PC 1.

15.   Jika sudah, maka inilah hasil terakhirnya.
