TUGAS TKJ -12 Cara Setting Mikrotik dengan Winbox

TUGAS TKJ -12

Cara Setting Mikrotik dengan Winbox

Disusun oleh :

Nama: AL MUKHAROM DWI S

Kelas : XI TIE

No: 10

SMK SAKTI GEMOLONG

2014/2015

1. PENDAHULUAN

                Mikrotik saat ini sudah menjadi sebuah fenomena di kalangan pangusaha warnet maupun staff  IT di berbagai perusahaan. Dikarenakan tampilannya yang mudah dan simple, maka tak heran jika saat ini orang berbondong-bondong untuk migrasi dari dominasi router Linux ke Operation system yang satu ini. Ada aplikasi untuk mempermudah seting perangkat ini yaitu winbox.

2. TUJUAN

          Agar dapat mengkonfigurasi router mikrotik menggunakan winbox dengan sederhana.

3. ALAT DAN BAHAN

                                           - Router Mikrotik

      - Kabel UTP

              - Aplikasi Winbox

4. LANGKAH-LANGKAH

 1.     Pertama kita nyalakan mikrotik RB750 dengan cara colokan adaptornya ke port yang telah disediakan.

2.     Colokan kabel UTP dari PC ke ether2 mikrotik.

3.     Setelah adaptor dan kabel nya sudah terpasang, kemudian setting ip address di PC dengan cara masuk ke control panel >> Network connections, lalu klik 2x pada lancard yang sudah di hubungkan dengan mikrotik ether2, klik properties, dan klik 2x Internet protocol Version 4 (TCP/IPV4) lihat gambar

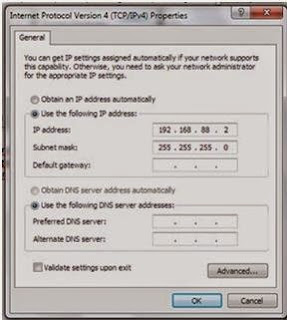

4.     Setting ip address nya, ip default pada mikrotik RB750 adalah 192.168.88.1

 maka ip address di lancard/pc kita harus satu network dengan ip address mikrotik contoh: 192.168.88.2 dan subnetmask nya 255.255.255.0 lalu klik ok dan ok lagi. lihat gambar

5.     Buka winbox , ketikan ip address mikrotik nya di kolom connect to 192.168.88.1 login=admin password=kosongkan lalu klik connect

6.     Setalah masuk ke winbox, pilih menu ip >> address klik tombol tambah (+), kemudian ketikan ip address terserah anda, namun pada contoh kasuk kali ini kita menggunakan address=192.168.88.1/24 Network=192.168.88.0 Interface=ether2 lalu klik OK

7.     Setalah ip address di buat selanjutnya kita buat DNS dan DHCP Server. Pilih menu ip >> DNS, ketikan ip DNS, DNS yang kita gunakan DNS dari google yaitu 8.8.8.8 dan 8.8.4.4 lalu checklist Allow Remote Request kemudian klik OK

8.     Setelah membuat ip address dan DNS terakhir kita buat DHCP Server, pilih menu ip >> lalu pilih DHCP Server. Kemudian klik DHCP Setup, pada DHCP Server Interface pilih ether2 klik next, DHCP Address Space 192.168.88.0/24 klik next, Gateway for DHCP Network 192.168.88.1 klik next DHCP Relay Kosongkan klik next sampai selesai

9.     Setelah semuanya di buat untuk memastikan IP, DNS dan DHCP Server nya sudah berfungsi, masuk ke control panel >> Network connections klik kanan properties pada lancard yang sudah di colokan ke ether2 mikrotik lalu pilih TCP/IP V4 pilih obtain ip address automatically klik OK dan OK lagi

10.                        Apabila Lancard kita sudah mendapatkan IP address dan DNS berarti semuanya sudah berfungsi dan sudah dapat digunakan untuk setting yang lainnya

11.                        Selesai.

5. KESIMPULAN

          Peserta didik dapat memahami cara mengkonfigurasi router mikrotik dengan menggunakan Winbox.



6. REFERENSI

          www.google.com

          www.mikrotikindo.blogspot.com
