TUGAS AKHIR TKJ 12 RANCANG

DAN BANGUN JARINGAN

STATIC ROUTING PADA PC

Di susun oleh:

XI-TIA

1.      Moch Syaifudin Zuhri                        (22)

2.      Yuli Nur Safitri                                   (35)

Pembimbing

Agus Santoso,S.Pd

TEKNIK KOMPUTER DAN JARINGAN

SEKOLAH MENENGAH KEJURUAN

SAKTI GEMOLONG

2014/2015



PERSEMBAHAN

Alhamdullilah, kami dapat mennyelesaikan laporan praktikum ini dengan baik dan benar. Walaupun masih banyak cacat dalam laporan ini tapi saya yakin kekurangan itu dapat menjadi pengalaman yang berarti bagi kami.

Kami persembahkan karya ini untuk orang tua yang selalu memberikan semangat dan doa pada kami, guru pembimbing kami yang selalu sabar dalam membimbing kami, teman-teman semua yang selalu memberikan inspirasi untuk menciptakan sebuah karya. dan ucapkan juga trimaksih yang sebesar besarnya pada Tuhan YME, guru pembimbing dan teman-teman yang selalu emmotivasi saya.

MOTTO

“Mans who has a creativity, has no wings”

-Muhammad Ali-

“Kreativitas itu tidak memiliki batasan, meskipun kita dalam batasan”

-Penulis-

“Tidak ada orang cerdas yang sukses tanpa rajin”

-Penulis-

KATA PENGANTAR

            Puji syukur kehadirat Allah SWT yang telah senantiasa mencurahkan rahmatnya pada kami sehingga kami dapat menyelasaikan laporan praktikum ini dengan tepat waktu dan baik, tanpa karunia dari-Nya kita tidak akan bisa menyelesaikan laporan ini.

            Dalam laporan ini kita akan membahas routing dalam sebuah jari. Selain itu laporan ini juga disusun untuk memberikan pengetahuan kepada pembaca tentang dunia IT dan tentunya untuk melengkapi tugas akhir semester IV.

            Tentunya dalam penyusunan laporan ini kami dibimbing oleh pembimbing kami yaitu Bp. Agus Santoso, S.Kom,. kami ucapkan terimakasih yang sebesar besarnya kepada beliau. Dan penulis meminta maaf yang sebesar-besarnya apabila dalam penulisan laporan ini melakukan banyak kesalahan.

Penulis



BAB I

PENDAHULUAN

1.1  Latar Belakang

Seiring berkembangya zaman, kemajuan teknologi semakin hari semakin meningkat, ini dibuktikan dengan semakin banyaknya gadget-gadget dengan teknologi terbaru. Pada zaman globalisasi seperti sekarang ini, teknologi mempunyai banyak manfaat, baik negative maupun positif.

Berhubungan dengan hal diatas sebagai seorang siswa yang belajar pada bidang IT, sangat diharuskan bagi kita untuk mengetahui semua berkembangan teknologi yang sedang berlangsung. Maka dari itu untuk meningkatkan pengetahuan siswa dibidang teknologi, kami melakukan perjalanan praktikum setiap hari senin dan sabtu untuk menigkatkan ilmu pengetahuan dan menerapkan ilmu teori yang kita dapatkan dikelas, salah satu kegiatan praktik yang dilakukan adalah Routing. Routing adalah proses pengiriman data maupun informasi dengan meneruskan paket data yang dikirim dari jaringan satu ke jaringan lainnya.

Ada dua jenis routing, yaitu routing secara dynamic dan routing secara static. Pada Static routing pengelolaan (mengisi/menghapus) tabel routing dilakukan secara manual, sedangkan pada dinamic routing perubahan dilakukan secara otomatis menggunakan protokol routing.

1.2  Tujuan

Dari latar belakang diatas, adapun tujuan dari laporang praktikum ini adalah:

1.      Untuk mengetahui kemampun siswa dalam melakukan routing.

2.      Memberikan pengetahuan pada pembaca tentang routing.

3.      Meningkatkan pengetahuan tentang teknologi yang sedang berkembang, terutama teknologi routing.

4.      Mengetahui berbagai macam jenis routing

5.      Mengetahui bagaimana cara melakukan routing

1.3  Manfaat

Adapun manfaat yang dapat diambil dari kegiatan routing ini  antara lain :

1.         Siswa dapat membedakan macam-macam routing.

2.         Siswa mengetahui apa itu routing.

3.         Siswa dapat megetahui bagaimana cara melakukan routing dengan baik dan benar.

1.4  Waktu dan Pelaksanaan

Praktik di SMK Sakti dilakukan setiap hari senin hingga sabtu sesuai jadwal prkatik.

BAB II

PEMBAHASAN

2.1 Routing

Routing adalah proses pengiriman data maupun informasi dengan meneruskan paket data yang dikirim dari jaringan satu ke jaringan lainnya. Routing dapat dilakukan oleh dua jaringan komputer atau lebih yang belum terhubung, singkatnya routing ini digunakan untuk menghubungkan dua jaringan yang sebelumnya tidak terhubung menjadi terhubung dengan adanya routing ini. Routing dapat dilakukan berbagai macam ukuran jaringan komputer dari yang jaringan kecil hingga jaringan yang besar.

Berdasarkan pengiriman paket data routing dibedakan menjadi dua yaitu, routing langsung atau direct routing dan routing tidak langsung atau indirect routing. Routing langsung atau direct routing adalah sebuah pengalamatan secara langsung menuju alamat tujuan tanpa melalui host lain, paket dikirimkan dari satu mesin ke mesin lain secara langsung (host berada pada jaringan fisik yang sama) sehingga tidak perlu melalui mesin lain atau gateway. Sedangakn routing tidak langsung atau indirect routing adalah sebuah pengalamatan yang harus melalui alamat host lain sebelum menuju alamat host tujuan, sebuah paket dikirimkan dari suatu mesin ke mesin yang lain yang tidak terhubung langsung (berbeda jaringan) sehingga paket akan melewati satu atau lebih gateway atau network yang lain sebelum sampai ke mesin yang dituju.

2.2 Cara Melakukan Routing Pada Cisco Paket Tracer

            Sebelum melakukan routing kita harus mempersiapkan terlebih dahulu alat-alatnya. Adapun alat-alat tersebut adalah:

1.       2 Router

2.       4 PC

3.       2 Switch

4.       Kabel Straight

5.       Kabel DCL

Setelah semua alat-alat disiapkan langkahlangkah selanjutnya adalah:

1.       Membuat topologi, buatlah topologi gambar seperti dibawah ini. Hubungkan semua kompenen yang ada dengan kabel straight, kecuali antar router.

Gambar 2.1

2.   Untuk memudahkan konfigurasi, buat keterangan pada bawah komponen agar memudahkan saat koonfigurasi nanti. Biasanya keterangan tersebut memuat Ip address, dan gateway. Pad percobaan ini saya menggunakan ip sebagai berikut:

1.       Pc0 :192.168.11.1

Gateway      : 192.168.11.5

Netmask      : 255.255.255.0

Network      : 192.168.11.0

2.       Pc1 : 192.168.11.2

Gateway      : 192.168.11.5

Netmask      : 255.255.255.0

Network      : 192.168.11.0

3.       Pc2 : 10.10.10.1

Gateway      : 10.10.10.10

Netmask      : 255.0.0.0

Network      : 10.0.0.0

4.       Pc3 : 10.10.10.2

Gateway      : 10.10.10.10

Netmask      : 255.255.255.0

Network      : 10.0.0.0

5.       Router0fa0/0             : 192.168.11.5

Netmask                      : 255.255.255.0

6.       Router0se0/0             : 125.25.5.1

Netmask                      : 255.255.0.0

7.       Router1fa0/0             : 10.10.10.10

Nemask                       :255.0.0.0

8.       Router1se0/0             : 125.25.5.2

Netmask                      : 255.255.0.0

Gambar 2.2

3.  Setelah itu konfigurasikan ip address pada semua Pc, caranya buka Pc dengan double clik>Desktop>Ip Configuration. Isikan Ip address, netmask dan gateway. Lakukan langkah konfigurasi diatas pada semua Pc.

Gambar 2.3

4.    Kemudian buka router0 >physical, matikan router, kemuadian pada modul cari WIC-2T, klik lalu serer modul ke kotak hitam untuk memasanganya, nyalakan kembali.

Gambar 2.4

5.    Setelah itu dari menu Physical pindah kemenu CLI, disini kita akan mengkonfigurasikan IP address dan routing.

Gambar 2.5

Berikut adalah script konfigurasi pada Router0:

>en

#configure terminal

#interface fastethernet0/0          (membuka interface fa0/0)

#ip address 192.168.1.5  255.255.255.0 (memberikan ip address dan netmask pada fa0/0 )

#no shutdown

#exit      (keluar dari konfigurasi interfacefa0/0)

#interface serial0/0         (membuka interface se0/0

#ip address 125.25.5.1 255.255.0.0 (memberikan ip address dan netmask pada se0/0)

#no shutdown

#clock rate 64000             (memberikan clock rate pada se0/0 sebesar 64000)

#exit

                Script diatas adalah script konfigurasi untuk mensetting konfigurasi ip address pada fa0/0 dan se0/0, untuk routing, scriptnya adalah sebagai berikut:

#ip route 10.0.0.0 255.0.0.0 125.25.5.2

                Jadi rumus untuk melakukan routing adalah “ip route_network yang tidak terhubung_netmask network yang tidak terhubung_ip gateway” contohnya seperti diatas. Lakukan konfigurasi diatas juga pada Router1.

2.3 Mengetes Routing

            Cara mengetes routing apakah sudah berhasil atau belum adalah dengan langkah berikut:

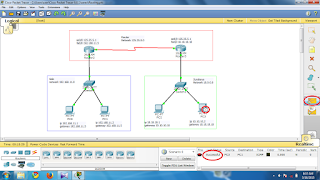

1.       Klik ikon pesan pada menu sebelah kanan layar. Kemudian letakan pada Pc0 dan Pc3, apabila pada menu bawah sudah menunjukan Succesfull maka routing ynag telah dikerjakan sudah selesai.



Gambar 2.6







BAB III

PENUTUP

3.1 Kesimpulan

                Dari pembahasan diatas dapat disimpulkan bahwa:

1.       Terdapat dua jenis routing yaitu dynamic routing dan static routing.

2.       Untuk dapat melakukan routing dibutuhkan minimal tiga jaringan computer, dua diantaranya jaringan computer yang tidak saling terhubung.

3.       Script untuk static routing atau rumusnya adalah #ip route (spasi) network yang tidak terhubung (spasi) netmask network yang tidak terhubung (spasi) gateway.

4.       Dibutuhkan minimal dua router untuk melakukan routing.

3.2     Saran

Adapun saran yang dapat saya berikan adalah:

1.    Saat melakukan semau konfigurasi haruslah berkonsentrasi dan teliti dalam melakukanya.

2.    Saat menancapkan kabel DCL tancapkan pada router yang akan dibeli clock rate terlebih dahulu lalu ke router selanjutnya.
