TUGAS TKJ 12


LAPORAN PRAKTIKUM RANCANG BANGUN JARINGAN
KONFIGURASI DYNAMIC ROUTING PADA ROUTER  EIGRP
(Enhanced Interior Gateway Routing Protocol)










                                                DI SUSUN OLEH
NAMA  :  YUNI FATMA WATI
No        :  37
KELAS :  XI TIE


SMK SAKTI GEMOLONG
2014/2015








I. PENDAHULUAN
LATAR BELAKANG
Routing merupakan sebuah proses untuk meneruskan paket – paket data dari satu jaringan ke jaringan yang lainnya. Routing protocol adalah komunikasi antara router-router. Routing protocol mengijinkan router-router untuk sharing informasi tentang jaringan dan koneksi antar router. Protokol routing dinamik yang banyak digunakan dalam  internetworking P/IP adalah RIP (Routing Information Protocol) yang menggunakan algoritma uting distance vector dan OSPF (Open Shortest Path First) yang menggunakan algoritma link-state. Pada layer TCP/IP, router dapat menggunakan protocol routing untuk membentuk routing melalui suatu algoritma yang meliputi:
1. RIP -- menggunakan protokol routing interior dengan algoritma distance vector,
2. IGRP -- menggunakan protokol routing interior dengan algoritma Cisco distance vector,
3. OSPF -- menggunakan protokol routing interior dengan algoritma link state,
4. EIGRP -- menggunakan protokol routing interior dengan algoritma advanced Cisco  distance vector.
Salah satu yang akan kita bahas adalah routing protokol EIGRP (Enhanced Interior Gateway Routing Protocol).
EIGRP (Enhanced Interior Gateway Routing Protocol) adalah salah satu routing protocol yang bersifat proprietary dari Cisco System yang di rilis pada tahun 1992. Disebut sebagai proprietary karena routing protocol EIGRP ini hanya bisa digunakan sesama  router cisco, tidak untuk router yang lain. EIGRP memiliki karakteristik seperti  Reliable Transport Protocol (RTP), Bounded Updates, Diffusing Update Algorithm (DUAL), Establishing Adjacencies dan Neighbor and Topology Tables. EIGRP memiliki jumlah hop maksimum sebanyak 255, denga nilai default 100. EIGRP memiliki kelebihan yakni seperti  Satu-satunya routing protocol yang menggunakan route backup, Mudah di konfigurasi, Summarization dapat dilakukan dimana saja dan kapan saja, EIGRP satu satunya routing protocol yang dapat melakukan unequal load  balancing serta  Kombinasi terbaik dari protocol distance vector dan link-state.



II. TUJUAN PRAKTIKUM
  • Memahami  tentang  protokol routing terutama routing EIGRP
  • Dapat mengkonfigurasikan routing EIGRP
  • Memenuhi tugas akhir Semester II TKJ 12

III. ALAT DAN BAHAN
          -Software Packet Tracer
          -1 unit pc/laptop

IV. LANGKAH PRAKTIKUM

1. Buat Topologi Berikut







2. Setting IP Address, gateway, subnet mask setiap PC

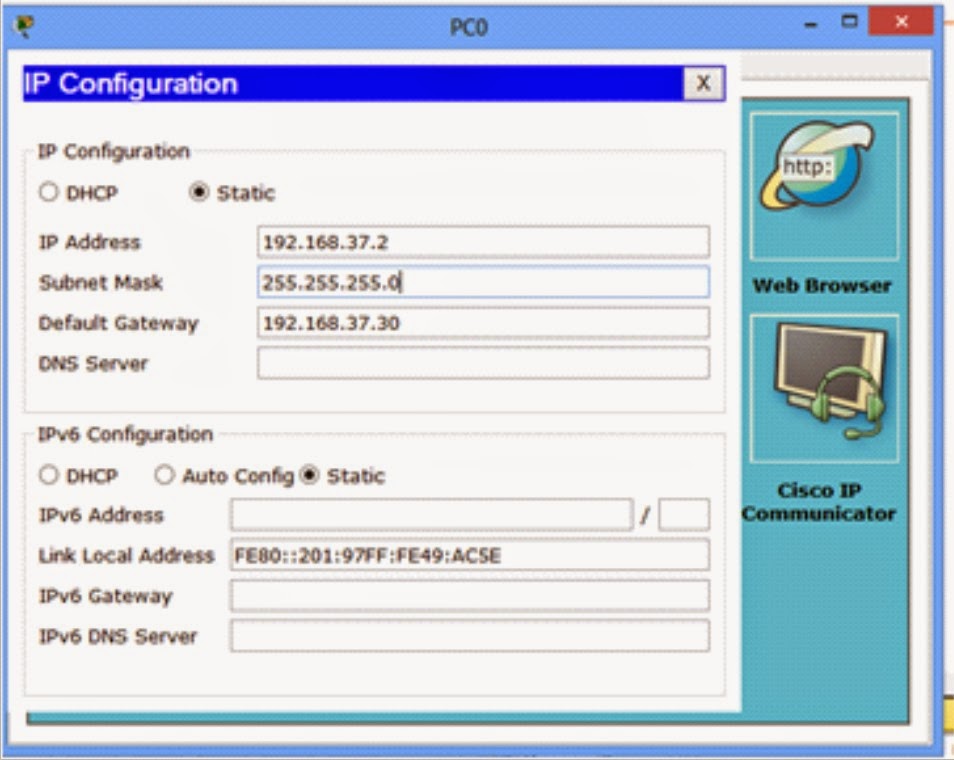

a. PC 0

b. PC 1

c. PC 2



d. PC 3

e. PC 4

f.PC 5




3. Setting IP Address, subnet mask setiap Router

a. Router 0

Router>en
Router#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#int fa0/0
Router(config-if)#ip address 192.168.37.30  255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up
Router(config-if)#exit
Router(config)#int se0/0/0
Router(config-if)#ip address 192.168.19.1 255.255.255.0
Router(config-if)#clock rate 9600
Router(config-if)#no shutdown
%LINK-5-CHANGED: Interface Serial0/0, changed state to down
Router(config-if)#exit


b. Router 1


Router>en
Router#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#int fa0/0
Router(config-if)#ip address 192.168.74.40 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up
Router(config-if)#exit
Router(config)#int se0/0/0
Router(config-if)#ip address 192.168.19.2  255.255.255.0
Router(config-if)#no shutdown
%LINK-5-CHANGED: Interface Serial0/0, changed state to down
Router(config-if)#exit
Router(config)#int se0/0/1
Router(config-if)#ip address 192.168.14.1  255.255.255.0
Router(config-if)#no shutdown
%LINK-5-CHANGED: Interface Serial0/0, changed state to down
Router(config-if)#exit

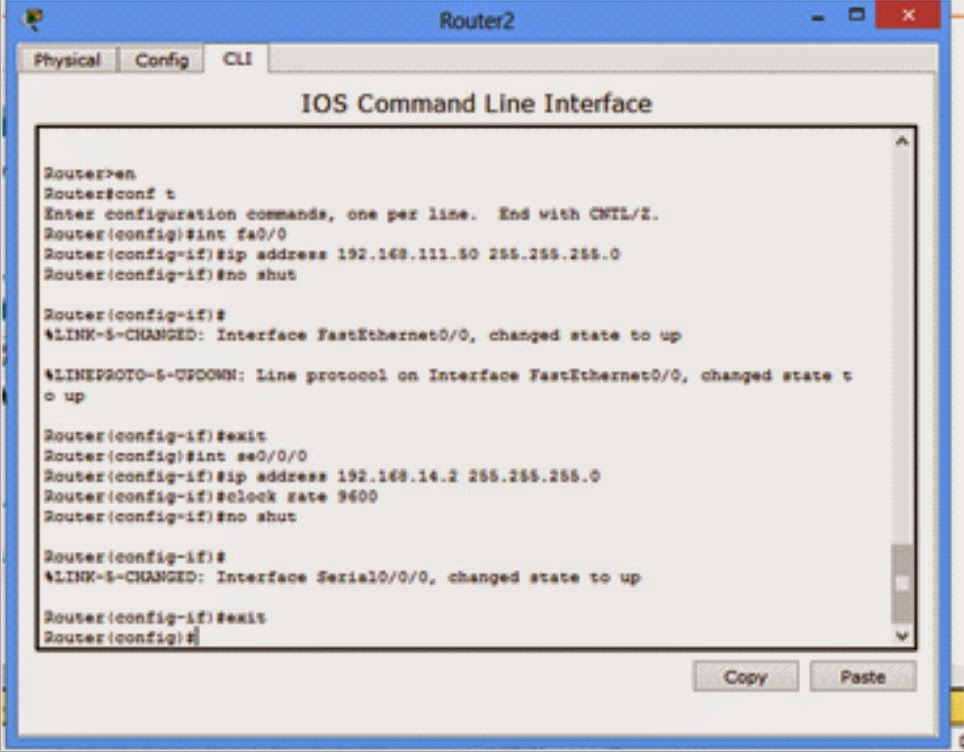

c. Router 2

Router>en
Router#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#int fa0/0
Router(config-if)#ip address 192.168.111.50  255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up
Router(config-if)#exit
Router(config)#int se0/0
Router(config-if)#ip address 192.168.14.2 255.255.255.0
Router(config-if)#clock rate 9600
Router(config-if)#no shutdown
%LINK-5-CHANGED: Interface Serial0/0, changed state to down
Router(config-if)#exit


4. Setting protocol routing EIGRP pada setiap router
    a. Router 0

Router>en
Router#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#router eigrp 100
Router(config-router)#net 192.168.37.0
Router(config-router)#net 192.168.19.0
Router(config-router)#exit
Router(config)#do cop run star
Destination filename [startup-config]?
Building configuration...
[OK]
Router(config)#do wr mem
Building configuration...
[OK]
Router(config)#


b. Router 1

Router>en
Router#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#router eigrp 100
Router(config-router)#net 192.168.19.0
Router(config-router)#net 192.168.74.0
Router(config-router)#net 192.168.14.0
Router(config-router)#exit
Router(config)#do cop run star
Destination filename [startup-config]?
Building configuration...
[OK]
Router(config)#do wr mem
Building configuration...
[OK]
Router(config)#



c. Router 2

Router>en
Router#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#router eigrp 100
Router(config-router)#net 192.168.14.0
Router(config-router)#net 192.168.111.0
Router(config-router)#exit
Router(config)#do cop run star
Destination filename [startup-config]?
Building configuration...
[OK]
Router(config)#do wr mem
Building configuration...
[OK]
Router(config)#

V. Hasil Praktikum
Pengujian Koneksi Dengan Melakukan Ping Menggunakan Command Prompt

a.      Pc 1 –> pc 0


b.      Pc 1 –> pc 3





c.       Pc 1 ->pc 4




VI.KESIMPULAN
            Routing protocol memiliki berbagai macam jenis routing yang dapat kita gunakan untuk membangun suatu jaringan yang sesuai dengan kebutuhan admin, misalnya seperti OSPF,EIGRP,danRIP.
Masing-masing routing protocol memiliki kelebihan dan kelemahan. supaya setiap routing protocol yang berlainan dapat saling berkomunikasi satu sama lain maka kita dapat menggunakan perintah REDISTRIBUTE. Fungsi redistribuse adalah untuk menyebarkan network antar routing protocol yang berbeda.
