Router EIGRP

EIGRP adalah jarak yang maju-vektor routing protocol, dengan optimasi untuk meminimalkan ketidakstabilan baik routing yang terjadi setelah perubahan topologi, serta penggunaan bandwidth dan pengolahan kekuasaan di router. EIGRP router yang mendukung akan secara otomatis mendistribusikan informasi rute IGRP tetangga dengan mengubah metrik EIGRP 32 bit ke 24 bit IGRP metrik. Sebagian besar optimasi routing didasarkan pada Diffusing Update Algorithm (DUAL) bekerja dari SRI, yang menjamin bebas loop operasi dan menyediakan sebuah mekanisme untuk cepat konvergensi.

EIGRP mengumpulkan data disimpan dalam tiga tabel:

1. Tabel Router Tetangga: Menyimpan data tentang router tetangga, yaitu mereka yang secara langsung dapat diakses melalui interface yang terhubung langsung.
2. Tabel Topologi: Tabel ini tidak menyimpan gambaran umum dari topologi jaringan yang lengkap, melainkan secara efektif hanya berisi agregasi dari tabel routing yang dikumpulkan dari semua tetangga yang terhubung langsung. Tabel ini berisi daftar jaringan tujuan dalam EIGRP-jaringan dialihkan bersama-sama dengan metrik masing-masing. Juga untuk setiap tujuan, seorang pengganti dan penerus layak diidentifikasi dan disimpan dalam tabel jika mereka ada. Setiap tujuan di tabel topologi dapat ditandai baik sebagai "pasif", yang merupakan indikasi ketika routing telah stabil dan router tahu rute ke tujuan, atau "aktif" ketika topologi telah berubah dan router sedang dalam proses dari (aktif) memperbarui rute menuju tujuan.
3. Tabel Routing: Menyimpan rute yang sebenarnya untuk semua tujuan; tabel routing dihuni dari meja topologi jaringan dengan setiap tujuan yang mempunyai penerus dan penggantinya layak diidentifikasi secara opsional (jika tidak setara-load-balancing biaya diaktifkan dengan menggunakan perintah varians). Para penerus dan layak sebagai pengganti hop router berikutnya untuk tujuan ini.

Berikut gambar topology rangkaian yang akan di terapkan sebagai routing dynamic EIGRP.

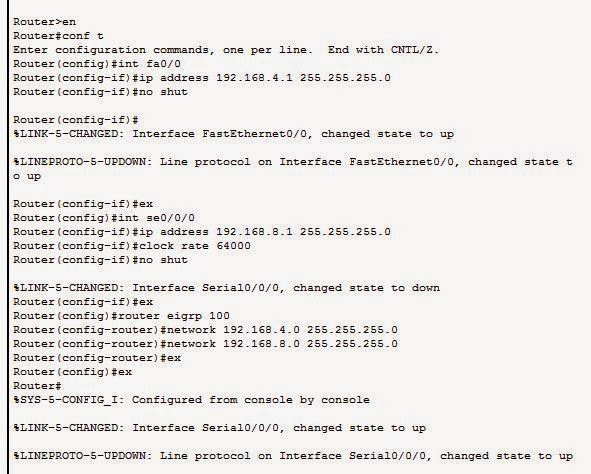

Konfigurasi Router 1



Konfigurasi Router2




Konfigurasi Router 3



Setelah mengkonfigurasi Router, langkah selanjutnya konfigurasi masing-masing PC sesuai dengan topology diatas :



Pengujian koneksi dengan melakukan ping dari PC 0 ke PC 3, terus ke PC5, dan "sukses", seperti gambar di bawah ini.



Selamat mencoba…
