Laporan Praktikum VLAN pada switch cisco



A. Virtual LAN

            Virtual LAN (VLAN) memberikan suatu metoda yang sangat flexible untuk memanage segment-2 jaringan menggunakan Switch LAN. Jika menggunakan VLAN dalam jaringan-jaringan yang mempunyai Swithes yang saling terhubung, VLAN trunking antar switches diperlukan.

            VLAN memberikan suatu flexibilitas managemen dalam membuat Virtual LAN terpisah menjadi segment-segment atau subnet-subnet yang bisa dignakan untuk mendifinisikan lokasi terpisah atau jaringan-jaringan departemental. Penggunaan Virtual LAN dalam suatu jaringan LAN adalah bersifat opsional dan biasanya dipengaruhi oleh kebutuhan2 tertentu yang khusus seperti misalnya alasan keamanan dan pemisahan departemen.

B. Langkah Praktikum

Praktikum Kali ini akan membuat sebuah simulasi jaringan VLAN, sesuai dengan gambar dibawah ini.

Cisco Packet Tracer 5.3

•           Ambil 6 buah PC dari select device box pada bagian end devices dengan cara di drop(ditarik) lalu tempatkan ke logical workspace seperti terlihat pada gambar dibawah ini.

•            Lalu ganti nama masing-masing PC menjadi : PC1, PC2, PC3, PC4, PC5, PC6. Caranya klik PC, lalu Klik Config, lalu isi nama di Display Name.

•            Ambil 3 buah Switch dari select device box pada bagian Switches dengan cara di drop(ditarik) lalu tempatkan ke logical workspace seperti terlihat pada gambar dibawah ini

-

            Hubungkan 6 PC tadi dengan kabel yang sesuai (kabel  Straight) ke masing-masing Switch dengan Ketentuan sebagai berikut :

PC1 FastEthernet à Switch2 FastEthernet0/11

PC2 FastEthernet à Switch2 FastEthernet0/18

PC3 FastEthernet à Switch2 FastEthernet0/6

PC4 FastEthernet à Switch3 FastEthernet0/11

PC5 FastEthernet à Switch3 FastEthernet0/18

PC6 FastEthernet à Switch3 FastEthernet0/6

-

            Hubungkan masing-masing Switch dengan kabel yang sesuai (kabel  Cross) dengan ketentuan sebagai berikut :

Switch2 FastEthernet0/1 à Switch1 FastEthernet0/1

Switch3 FastEthernet0/3 à Switch1 FastEthernet0/3

-

      Klik PC yang ada di logical workspace, lalu set alamat IP tiap-tiap PC dengan ketentuan sebagai berikut :

PC1 : 172.17.10.21                            Subnet mask : 255.255.255.0

PC2 : 172.17.20.22                            Subnet mask : 255.255.255.0

PC3 : 172.17.30.23                            Subnet mask : 255.255.255.0

PC4 : 172.17.10.24                            Subnet mask : 255.255.255.0

PC5 : 172.17.20.25                            Subnet mask : 255.255.255.0

PC6 : 172.17.30.26                            Subnet mask : 255.255.255.0

-

      Konfigurasi VLAN pada masing-masing Switch1, Switch2 dan Switch3. Klik Switch – Config – VLAN Database – isi VLAN Number dan VLAN Name sesuai dengan ketentuan berikut :

VLAN Number                                   VLAN Name

10                                                           Faculty

20                                                           Students

30                                                           Guest

99                                                           Management&Native

Pengaturan VLAN pada Switch2 dan Switch3.

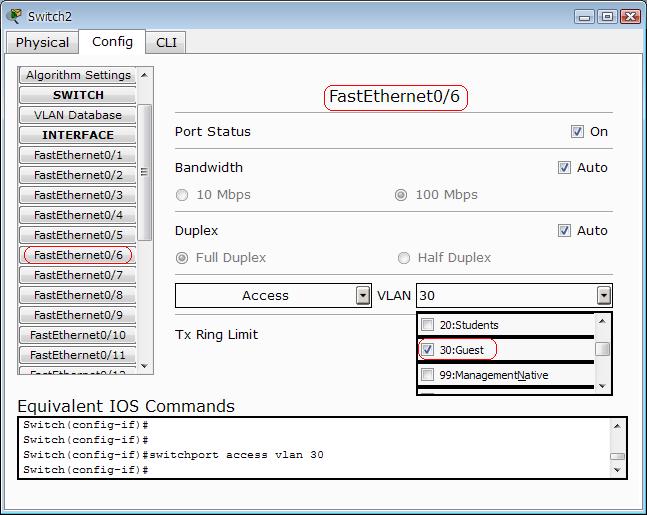

• Klik Switch – Config – FastEthernet0/6 – VLAN 30

• Klik Switch – Config – FastEthernet0/11 – VLAN 10

• Klik Switch – Config – FastEthernet0/18 – VLAN 20

Pengaturan Trunk pada Switch.

• Klik Switch2 – Config – FastEthernet0/1 – Trunk

• Klik Switch3 – Config – FastEthernet0/3 – Trunk

• Klik Switch1 – Config – FastEthernet0/1 – Trunk

• Klik Switch1 – Config – FastEthernet0/3 – Trunk

V.                  Hasil

Untuk mengecek apakah Simulasi Jaringan VLAN yang tadi sudah kita buat berjalan dengan baik atau tidak dapat dilakukang dengan cara mengirimkan paket ICMP. Ikuti langkah-langkah berikut :

•            Klik Gambar Pesan yang berada disisi kanan aplikasi Packet Tracer, lalu klik PC yang ingin mengirim pesan tersebut. Setelah itu klik PC tujuan dikirimkannya pesan tersebut. Setelah itu klik Simulation dibelakang Realtime.

•            Lalu klik Edit Filters, hapus tanda centang pada Show All/None, lalu centang ICMP. Setelah itu Klik Auto Capture / Play.

•            Lalu lihat disisi kanan bawah aplikai Packet Tracer. Apabila di kotak tersebut tertera status Successful, berarti Simulasi Jaringan VLAN yang tadi dibuat berjalan dengan baik.
